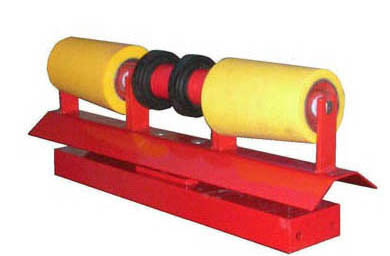

Gurtlenkstation
T&I-auto-cent Gurtlenkstation für den Untergurt
max. Gurtbreite 1.800 mm
Eigenschaften:
- Schnelle Schieflaufkorrektur
- Keine Berührung der Gurtkanten
- Hoch wirksam auch bei kurzem Achsabstand
- Geeignet für Reversierbetrieb
- Einfacher Einbau im Untertrumm
(Einsatz im Obertrumm auf Anfrage) - Keine Beeinträchtigung der Gurtkante
- Für Gurtgeschwindigkeiten ab 0,2 m/sec
- Verstärkte Ausführung für Schwerlastbetrieb
- Korrekturbewegung nur parallel zum Gurt
Keine Höhenverstellung - Hohe Standzeit
- Wartungsfrei
Gurtführungsstationen nach dem Prinzip der Differenzgeschwindigkeiten
Gurtlenkstationen werden standardmäßig im Untertrumm eingebaut und arbeiten nach dem physikalischen Prinzip der Kräfteverschiebung aufgrund von Differenzgeschwindigkeiten auf konischen Außenrollen. Die sehr leicht laufende, zentrische Drehlagerung lässt nur Bewegung des Oberbockes parallel zur Gurtoberfläche zu, Pendelbewegungen werden unterdrückt. Selbst bei kleinen Verschiebungen des Gurtes aus der Mitte stellt sich der Oberbock automatisch in die entsprechende Schrägstellung. Der Drehwinkel wird über eine Stellschraube begrenzt, um gegenläufige Bewegungen des Gurtes zu unterdrücken. Die Korrektur erfolgt außerordentlich schnell, daher lassen sich TI auto-cent Gurtführungsstationen auch bei kurzen Achsabständen und breiten Gurten erfolgreich einsetzen.
Einfache Montage
Gurtlenkstationen werden direkt im Untertrumm in das Fördergerüst höhenverstellbar eingebaut. Die für einen ausreichenden Reibschluß erforderliche Einbauhöhe ist abhängig von Gurtgewicht und Gurtspannung. In der Regel genügt ein Anheben des Gurtes um 5 - 10 cm. Es ist auf gleiche Höhe rechts und links im Fördergerüst zu achten. Einmal eingestellt, arbeiten TI-auto-cent Gurtlenkstationen wartungsfrei.
Gurtlenkstation TI-GLSU-xx
Skizze:
